Le Sonoff Basic
Sommaire
Le Sonoff Versions
Le Sonoff Basic TH V1.1
Le Sonoff Basic RF R2 V1.0

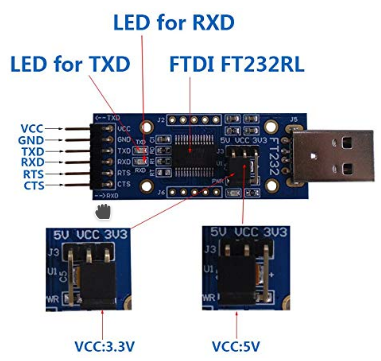

Le convertisseur USB vers TTL
Modèle B07BBPX8B8 de chez DSD Tech. Attention de bien mettre le pontage “VCC” sur “3V3”.
Câbler le Sonoff
| USB-TTL | SonOff | |
|---|---|---|
| TX | -> | RX |
| RX | -> | TX |
| 3.3V | -> | VCC |
| GND | -> | GND |

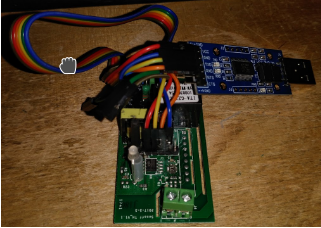

Câbler le Sonoff TH V1.1 et le convertisseur
Câbler le Sonoff RF R2 V1.0 et le convertisseur
Flasher avec ESP Easy Flasher
Télécharger la dernière version sur le site et extraire l’archive : https://github.com/letscontrolit/ESPEasy/releases
Préparer le Sonoff
- Presser le bouton du sonoff
- Brancher le convertisseur USB vers TTL sur un port USB du PC.
- Attendre 1 à 2 secondes
- Relacher le bouton du sonoff

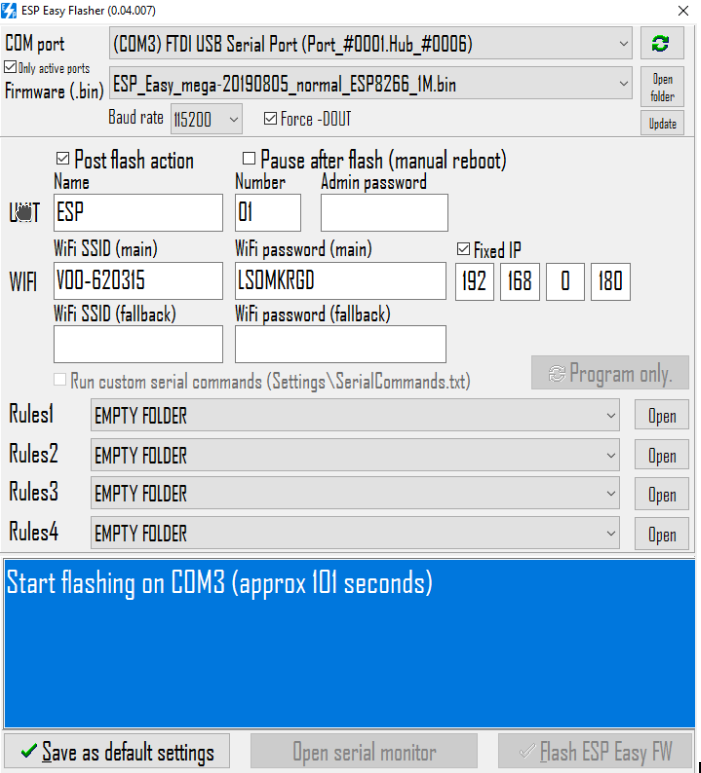

Flasher le Sonoff
Dans le dossier de l’archive exécuter le programme “ESP.Easy.Flasher.exe”.
- Vérifier le port (COM).
- Choisir le fichier binaire.
- Il est conseillé d'effectuer un flash “blank_1MB.bin” avant de flasher l’application.
- L’application pour un Sonoff basic est “ESP_Easy_mega-XXXXXXXX_normal_ESP8266_1M.bin”.
- Le paramètre “Baud rate” doit être réglé sur “115000”
- La case “Force-DOUT” doit être cochée.
- La case “Force-DOUT” doit être cochée.
- La case “Post flash action” ne doit pas être cochée.
- Pour flasher cliquer sur le bouton “Flash ESP Easy FW”.
Démarrer le Sonoff flashé
Pour ma part le premier démarrage n’a JAMAIS fonctionné sur le réseau wifi d’un modem VOO !
A présent, déconnectez le convertisseur USB vers TTL, puis brancher le “Sonoff” sur le 230V avec précaution!
Vous devriez rapidement apercevoir un nouveau SSID “ESP_Easy_0” découvert dans les réseaux Wifi du PC.
Connectez-vous à ce réseau. Visiblement la dernière version du firmware ne demande plus de clé de sécurité. Si toutefois il vous en demande une, c’est en règle générale « configesp ».
Une fois connecté, ouvrez un navigateur web et connectez-vous à l’URL “http://192.168.4.1”.
Vous arrivez alors sur un écran qui affiche les réseaux wifi visibles par le Sonoff.
Choisissez votre SSID dans la liste.
Dans le bas de la fenêtre entrez votre clé wifi et cliquer sur le bouton “Connect”.
Un timer de 20 secondes défile le temps de la configuration et de la connexion.
Une nouvelle page affiche l’adresse IP du Sonoff sur votre réseau. Vous pouvez à présent l’administrer depuis votre réseau sur cette adresse. (au passage, pensez à réserver cette adresse dans votre DHCP afin qu’elle ne change pas).
